三通梭閥特點：
１、梭閥相當于邏輯回路中的“或門”，常用于手動、自動回路的轉換。它在礦山機械、石油化工、冶金交通、輕紡、電子等行業都得到廣泛應用。
２、梭閥可看成是由兩個單向閥組合而成，結構簡單，內部只有一個閥芯，來回運動達到換向目的。
３、梭閥的閥芯采用黃銅和橡膠組合的形式，同時滿足了耐磨和密封性，提高了梭閥的壽命。
三通梭閥圖形符號：

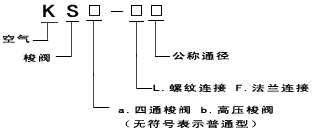

三通梭閥型號說明：
三通梭閥技術參數：
|
型號 |
KS-F |
|
公稱通徑mm |
32 |
50 |
65 |
80 |
100 |
|
有效截面積mm² |
300 |
650 |
1000 |
|
|
|
泄漏量 |
300Nml/min |
|
換向時間 |
≤0.06s |
|
耐久性 |
50萬次 |
|
工作頻度 |
最低1次/30天 |
|
最低工作壓力 |
0.10MPa |
|
最高工作壓力 |
1.00MPa |
|
環境與介質溫度 |
5～60°C |

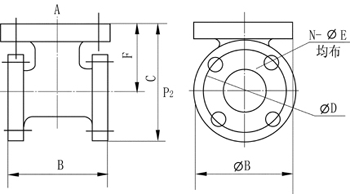

三通梭閥外形及安裝尺寸：
|
型號 |
KS-F |
|
|
32 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
116 |
140 |
155 |
194 |
236 |
269 |
300 |
|
B |
135 |
160 |
180 |
200 |
215 |
245 |
280 |
|
C |
165.5 |
192 |
215 |
245 |
262.5 |
294.5 |
332 |
|
D |
100 |
125 |
145 |
160 |
180 |
210 |
240 |
|
E |
18 |
18 |
18 |
17.5 |
18 |
18 |
23 |
|
F |
98 |
112 |
125 |
145 |
155 |
172 |
192 |
|
n |
4 |
4 |
4 |
8 |
8 |
8 |
8 |
296A型氣動梭閥圖形符號：
296A型氣動梭閥技術參數：
|
型號 |
296A |
|
公稱通徑mm |
5 |
|
最高工作壓力MPa |
1.0 |
|
最低工作壓力MPa |
0.1 |
|
工作溫度°C |
5～60 |
|
泄漏量Nml/min |
500 |
|
換向時間S |
0.03 |

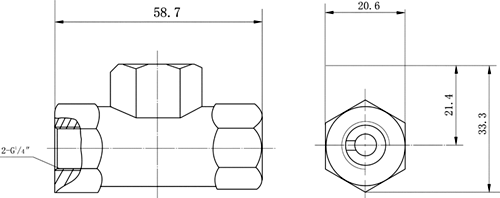

296A型氣動梭閥外形及安裝尺寸：
