GDQ-J(b)-A型系列氣動高真空擋板閥(又稱角閥)采用波紋管密封。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。
閥門適用介質為空氣及非腐蝕性氣體。
|
GDQ-J(b)型系列電、氣動高真空擋板閥(帶波紋管密封)主要技術性能 | |
|
適用范圍(Pa) |
2x105～1.3x10-6 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-7 |
|
適用溫度（℃） |
-25～+40 |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB4982 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋 |
標準出廠：不帶反饋信號
特殊指定：微動開關DC/AC5～240V | | |
|
|
|

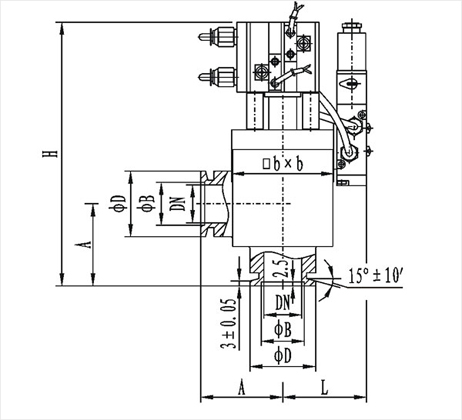

GDQ-J(b)型系列電、氣動高真空擋板閥(帶波紋管密封)連接及外形尺寸 | |
 |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
bxb |
|
GDQ-J10(b)A |
10 |
30 |
12.2 |
139 |
40 |
40 |
40x40 |
|
GDQ-J16(b)A |
16 |
30 |
17.2 |
139 |
40 |
40 |
40x40 |
|
GDQ-J25(b)A |
25 |
40 |
26.2 |
161 |
50 |
51 |
62x62 |
|
GDQ-J40(b)A |
40 |
55 |
41.2 |
191 |
65 |
60 |
80x80 | | |
