GDC-Q5型電磁高真空帶充氣閥連接在高低真空系統上，該閥通電閥板打開，同時封閉充氣口，將P、A端管路接通；斷電時閥板關閉，切斷P、A端管路，保證系統的真空度，同時打開充氣口，通過F端向A端充氣。
GDC-5型電磁高真空擋板閥連接在高低真空管路上，用來接通或切斷真空系統的氣流。
GDC-Q5型、GDC-5型真空閥適用的工作介質為潔凈的空氣和非腐蝕性氣體。
|
GDC-Q5型、GDC-5型電磁真空閥主要技術性能 | |
|
型號 |
GDC-Q5 |
GDC-5 |
|
通徑（DN） |
5 |
|
適合范圍（Pa） |
105～6.7x10-4 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-4 |
|
電源電壓（V/Hz） |
220/50 |
|
線圈溫升（℃） |
≤65 |
|
安裝位置 |
任意 |
|
連接標準 |
1）GB4982；2）焊接式連接 | | |
|

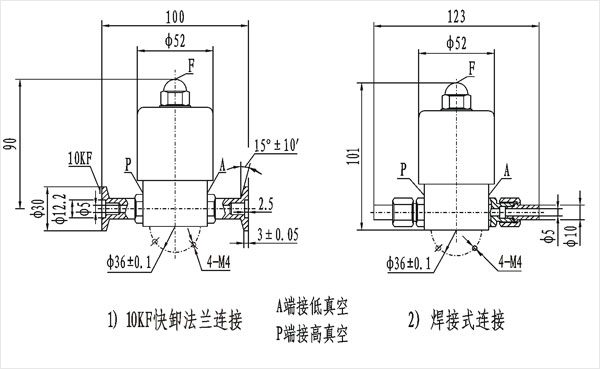

GDC-Q5型、GDC-5型電磁真空閥連接及外形尺寸 | |
|
|
