一、隔膜式遙控浮球閥概述：
隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝、維護、調試、檢查方便，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩。關閉嚴密可靠，閥體采用流線型設計，流體阻力小，流量大；使用維護方便，主閥安裝在水池外面，調試檢驗方便，維修簡單。主要零件材質如下表：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥座 |
錫青銅、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鋁青銅、鉻不銹鋼 |
|
膜片 |
丁腈橡膠 |
|
膜片壓板 |
碳鋼、不銹鋼 |
|
彈簧 |
不銹鋼 |
二、隔膜式遙控浮球閥特點：
1、關閉嚴密可靠。采用牢固的O型環密釣，利用液壓控制原理，使滑盤關閉力與進水壓力成正比，密列可靠性高。
2、過流量大。閥體采用全通道流線型設計．流體阻力小，流量大。
3、運行安全。利用水力操作，可自動控制水塔或水池的液面，液位控制準確度高。
4使用維護方便。主閥安裝在水池外面，調試檢查方便，維修簡單。
三、隔膜式遙控浮球閥主要技術參數：
1、公稱壓力：1．0MPa、1 6MPa、2．5MPa
2、適用介質：水
3、介質溫度：O～80℃
四、隔膜式遙控浮球閥安裝示意圖：
1彈型座封閘閥 2過濾器 3遙控浮球閥 4水池
5浮球?qū)чy 6溢水管 7彈性座封閘閥

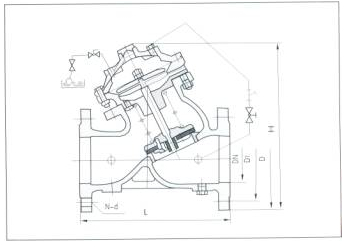

五、隔膜式遙控浮球閥主要結構尺寸：
|
DN |
L |
H |
D |
D1 |
n-d |
|
1.0MPa |
1.6MPa |
2.5MPa |
1．OMPa |
1.6MPa |
2．SMPa |
1．OMPa |
1.6MPa |
2.5MPa |
|
50 |
205 |
255 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
290 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
248 |
326 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
283 |
380 |
220 |
220 |
220 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
330 |
448 |
250 |
250 |
235 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
356 |
495 |
285 |
285 |
270 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
444 |
625 |
340 |
340 |
300 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
|
250 |
533 |
744 |
395 |
405 |
360 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
600 |
879 |
445 |
460 |
425 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
622 |
909 |
505 |
520 |
485 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
698 |
1130 |
565 |
580 |
555 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
|
450 |
775 |
1160 |
615 |
640 |
620 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
811 |
1198 |
670 |
715 |
670 |
620 |
650 |
660 |
20-26 |
20 33 |
20-36 |
|
600 |
900 |
1600 |
780 |
840 |
730 |
725 |
770 |
|
20-30 |
20-36 |
|
|
700 |
980 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1100 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-39 |
|
|
900 |
1220 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
1320 |
2400 |
1230 |
|
|
1160 |
|
|
|
|
|
