ZCPR燃氣緊急切斷閥概述：
燃氣緊急切斷閥ZCRB-16C是新型的燃氣管道工程的安全配套裝置，主要應用以下場合：①與可燃氣體泄漏監測儀器聯接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事故的發生。②與熱力設備的極限溫度（壓力）安全控制器聯接。當設備內檢測點的溫度或壓力超過設定的極限數值，自動快速關閉供氣閥門，停止燃料的供給。③與高層建筑的中央消防報警系統聯接。當大夏發生火警時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。④在城市或工廠的燃氣供應管網內設備ZCR燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線供氣。
本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。
【一】燃氣緊急切斷閥主要功能及工作原理：本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。
①閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
②當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。
③本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。
④當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
⑤根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。
【二】燃氣緊急切斷閥主要技術參數：
|
閥門規格 |
DN15～DN350 |
|
工作壓力 |
0.5bar ～6bar |
|
關閉時間 |
少于1秒 |
|
工作溫度 |
-15℃～+60℃ |
|
工作電壓 |
交流：AC24V或220V
直流：DC12V/8.5W |
【三】燃氣緊急切斷閥主要技術參數：
|
防護等級 |
CEI IP65/IP67 |
|
防爆等級 |
Eexm ⅡT4/Eexm Ⅱ T5 |
|
密封材料 |
NBR橡膠 |
|
閥體材料 |
黃銅、不銹鋼、碳鋼 |
|
質量認證 |
ISO9001 |
|
適用介質 |
煤氣、天燃氣、液化氣 |

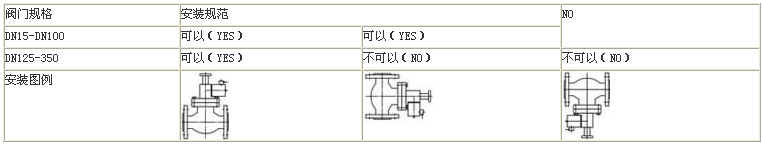

【四】燃氣緊急切斷閥安裝注意事項：
【五】燃氣緊急切斷閥主要零件材料：
|
零件名稱 |
材質 |
|
1/2"-1"絲扣 |
DN25-DN350（法蘭） |
|
閥體 |
黃銅 |
碳鋼（304不銹鋼） |
|
自鎖體 |
黃銅（鋁合金） |
黃銅（鋁合金） |
|
閥桿 |
不銹鋼 |
不銹鋼 |
|
密封川 |
NBR橡膠 |

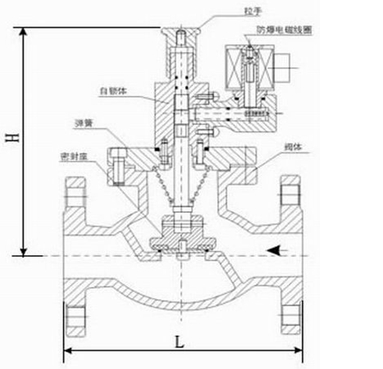

【六】『燃氣緊急切斷閥結構圖』：
【七】燃氣緊急切斷閥主要規格及連接尺寸表： 單位：mm
|
規格（DN） |
L（長） |
H（高） |
聯接方式 |
|
15 |
68 |
120 |
絲扣 |
|
20 |
72 |
128 |
|
25 |
100 |
160 |
|
25 |
160 |
180 |
法
蘭
聯
接 |
|
32 |
180 |
200 |
|
40 |
200 |
200 |
|
50 |
230 |
220 |
|
65 |
290 |
255 |
|
80 |
310 |
320 |
|
100 |
350 |
380 |
|
125 |
400 |
405 |
|
150 |
480 |
458 |
|
200 |
500 |
530 |
|
250 |
600 |
600 |
|
300 |
700 |
650 |
|
350 |
800 |
750 |
【八】燃氣緊急切斷閥使用注意事項：①保管時應將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。②安裝前應將本閥消防干凈，將各螺紋連接處擰緊。③本閥采用止回閥原理，只能單向截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。④訂貨必須注明法蘭密封面形式，工作壓力。⑤必須正確使用本閥，如不按照本廠的使用說明，造成的損壞，責任一切自負。⑥使用前請仔細閱讀本說明書。

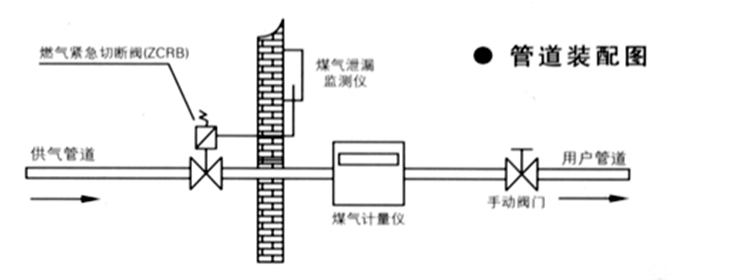

【九】燃氣緊急切斷閥安裝裝配圖：
