直通視鏡概述：

直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。直通視鏡產品特點：直通視鏡用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公稱直徑：DN15~DN150厘米。

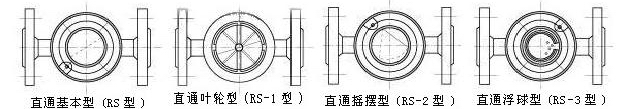

（1）、直通視鏡結構圖：

（2）、主要技術參數：

①、殼體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。

②、視窗材質：鋼化硼硅玻璃、石英玻璃。

③、密封材質：丁腈橡膠、聚四氟乙烯。

④、工作壓力（MPa）0.6~2.5

⑤、工作溫度（℃）：0~200℃

（3）、直通視鏡主要連接尺寸（0.6-2.5MPa）：

G	DN	2.5公斤				6公斤
		外形尺寸		玻璃板		外形尺寸		玻璃板
		H	L	直徑	厚度	H	L	直徑	厚度
1	25	200	181	65	10	200	189	65	10
1-1/4	32	260	226	95	15	260	234	95	15
1-1/2	40	260	226	95	15	260	234	95	15
2	50	320	266	140	20	320	278	140	20
2-1/2	65	320	266	140	20	320	278	140	20
3	80	360	300	165	20	360	308	165	20
4	100	360	300	165	20	360	308	165	20
5	125	440	356	165	20	440	364	165	20
6	150	440	356	165	20	440	364	165	20

（4）、直通視鏡主要外形連接尺寸（2.5MPa）：

Pg=2.5公斤/厘米2
公稱直徑Dg	外形尺寸		玻璃板		型號
	H	L	直徑	厚度
25X32	260	226	95	15	HGS 07-105-01-1~7
40X50	320	266	140	20	HGS 07-105-02-1~7
50X60	320	266	140	20	HGS 07-105-03-1~7
65X80	360	300	165	20	HGS 07-105-04-1~7
80X100	360	300	165	20	HGS 07-105-05-1~7

（5）、直通視鏡主要外形連接尺寸（0.6MPa）：

Pg=6公斤/厘米2
公稱直徑Dg	外形尺寸		玻璃板		型號
	H	L	直徑	厚度
25X32	260	234	95	15	HGS 07-106-01-1~7
40X50	320	278	140	20	HGS 07-106-02-1~7
50X60	320	278	140	20	HGS 07-106-03-1~7
65X80	360	308	165	20	HGS 07-106-04-1~7
80X100	360	308	165	20	HGS 07-106-05-1~7

（6）、直通視鏡主要零部件材料：

殼體材質	碳鋼WCB、不銹鋼304、321、316、316L
視窗材料	鋼化硼硅玻璃	石英玻璃
工作溫度（℃）	0~250	0~800
公稱壓力（MPa）	＜0.6	0.6~2.5
密封件材質	丁腈橡膠、聚四氟乙烯
連接形式	螺紋連接、法蘭連接
允許急變溫度（℃）	＜60

法蘭標準：HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請?jiān)谟嗀浐贤�中注明�?/DIV>
